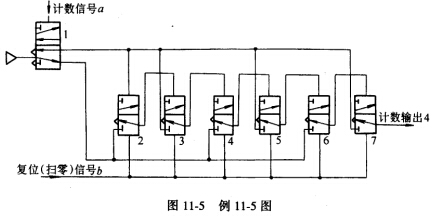

图11—5所示为一四进制计数回路 试说明工作原理 并绘制回路输出状态表。 请帮忙给出正确答案和分析

正确答案：该回路工作之前需输入复位信号输入使阀2、3、4、5、6、7复位图示为下位。当第一个计数信号口输入后阀1、阀2先后被切换为上位a信号消失后阀1复位阀2有气信号输出并将阀3切换为上位。当第二个计数信号口输入后阀1第二次被切换为上位因此时阀3处于上位故阀3有输出将阀4压下a信号消失阀1复位阀4有输出将阀5切换为上位。当第三个计数信号a输入后阀1第三次被切换为上位因此时阀5处于上位故阀5有输出将阀6压下a信号消失阀1复位阀6有输出将阀7切换为上位。直至第四个计数信号输入后阀1第四次被切换为上位阀7有输出。即计数信号四次输入后回路输出一次实现了四进制的要求。回路的四进制输出状态见表11-1所示。
该回路工作之前需输入复位信号输入,使阀2、3、4、5、6、7复位,图示为下位。当第一个计数信号口输入后,阀1、阀2先后被切换为上位,a信号消失后阀1复位,阀2有气信号输出,并将阀3切换为上位。当第二个计数信号口输入后阀1第二次被切换为上位,因此时阀3处于上位,故阀3有输出将阀4压下,a信号消失阀1复位,阀4有输出将阀5切换为上位。当第三个计数信号a输入后,阀1第三次被切换为上位,因此时阀5处于上位,故阀5有输出将阀6压下,a信号消失阀1复位,阀6有输出将阀7切换为上位。直至第四个计数信号输入后,阀1第四次被切换为上位,阀7有输出。即计数信号四次输入后,回路输出一次,实现了四进制的要求。回路的四进制输出状态见表11-1所示。
