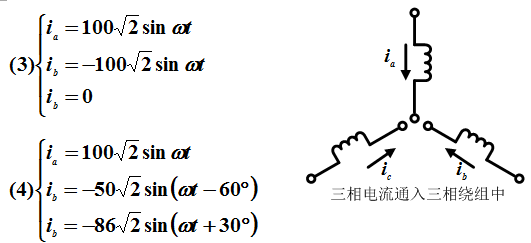

7-3 设有一4极三相交流电机，星形接法，50Hz，定子绕组为双层对称绕组q=3，N_c=4，线圈跨距y=7槽，试问流入三相电流为下列各种情况时所产生的磁动势，求出磁动势的性质和基波振幅。

设有一4极三相交流电机，星形接法，50Hz，定子绕组为双层对称绕组q=3，Nc=4，线圈跨距y=7槽，试问流入三相电流为下列各种情况时所产生的磁动势，求出磁动势的性质和基波振幅。

432***115

2025-02-08 00:21:22



解：（1）圆形旋转磁动势（正序）

槽距角

短距角

每相绕组总的串联匝数

合成磁势：

（2）合成磁动势为零

（3）合成磁动势为脉动磁势

（4）椭圆形磁势

正序电流I_a-产生正序旋转磁动势，幅值F₊

正序电流I_a-产生正序旋转磁动势，幅值F_-

零序电流产生合成磁动势为零

答案仅供参考，不要直接抄袭哦
